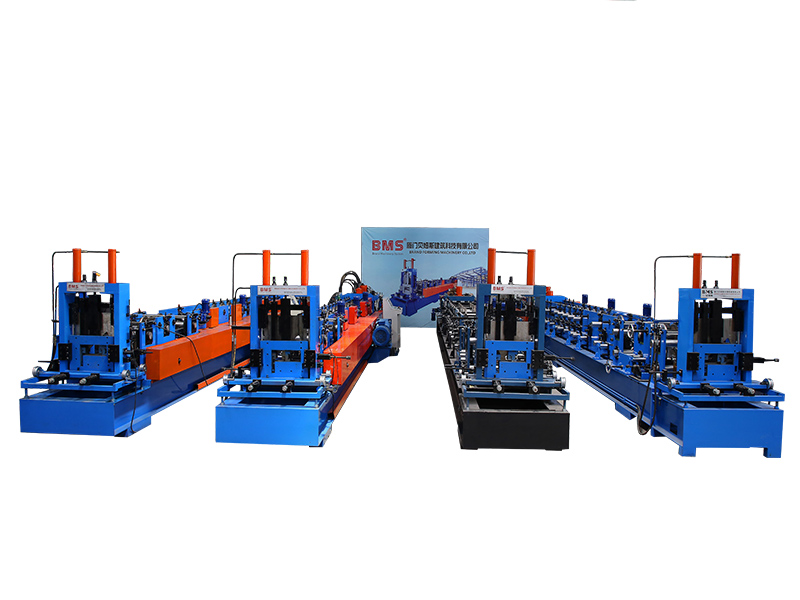

Πλήρως αυτόματη αλλαγή CZ Purlin Roll Forming Machine

Προφίλ

Χείλος (C): 10~25mm
Ύψος (B): C: 40~100±0.5mm
Ζ: 49~100mm±0.5mm
Ιστός (Υ): Γ: 80~300±0.5mm
Ζ: 120~300±0.5mm

Υλικό

Πάχος υλικού (τ): 1,2-3,2 χιλιοστά
Εφαρμόσιμο υλικό: Γαλβανισμένος χάλυβας (GI), ΣΔΠ ,HRC

Με Όριο Διαρροής: 550Mpa

Ακολουθήστε την εργασία

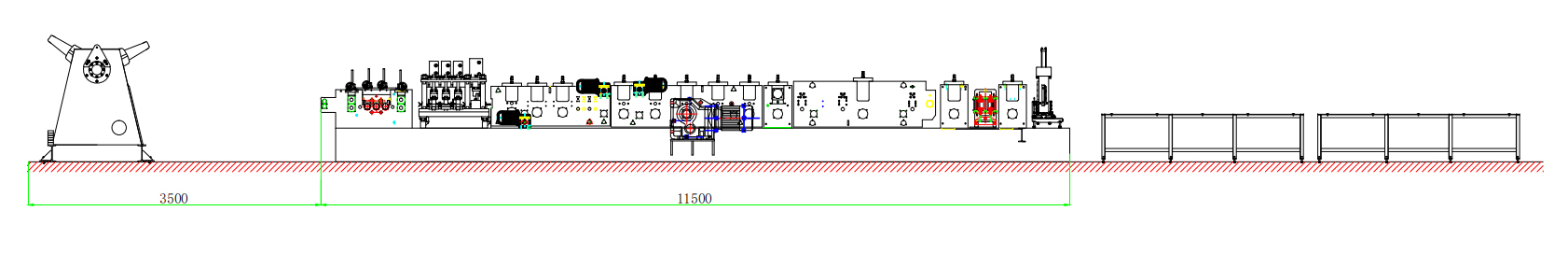

Decoiler→ Συσκευή τροφοδοσίας και ισοπέδωσης→ Υδραυλική συσκευή προ-κοπής και διάτρησης→ Σύστημα διαμόρφωσης κυλίνδρων→ Υδραυλική κοπή μετά την κοπή→ Ράφι εξόδου

Εξαρτήματα Μηχανής

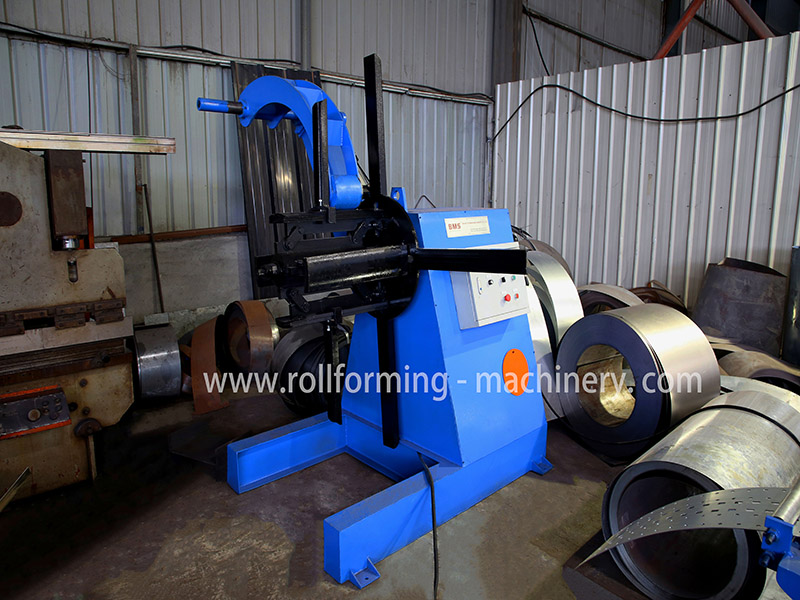

1) Υδραυλικό Decoiler 5 Ton: ένα σετ

Συρρίκνωση και διακοπή εσωτερικής οπής πηνίου χάλυβα υδραυλικού ελέγχου
Μέγιστο πλάτος τροφοδοσίας: 600 χιλιοστά
Εύρος αναγνώρισης πηνίου: 478-538 χιλιοστά ,Εξωτερική διάμετρος: 1500 χιλιοστά
Μέγιστη χωρητικότητα: 5 τόνοι ,Μοτέρ: 3KW , Έλεγχος ταχύτητας συχνότητας
Προσθέστε αυτόματη τροφοδοσία ρεύματος και συσκευή αυτόματης διακοπής

2) Συσκευή τροφοδοσίας και ισοπέδωσης

Επάνω Τρία Κάτω Τέσσερα Εντελώς μικρό ακόμη και Συσκευή ισοπέδωσης άξονων
Με οδηγό υλικού σίτισης

Πλαίσιο αμαξώματος κατασκευασμένο από H450 Τύπος χάλυβα με συγκόλληση
Πάχος πλευρικού τοιχώματος: Q235 t30mm
Άξονες κατασκευασμένοι από Χάλυβας GCr15 (=χάλυβας EN31) ,Υψηλής συχνότητας

Διάμετρος αξόνων= φ105mm

Χρησιμοποιήστε δύο ηλεκτρικούς κινητήρες ΑΥΤΟΜΑΤΗ ρύθμιση του πλάτους τροφοδοσίας υλικού ω

3) Υδραυλική συσκευή προ-κοπής και διάτρησης

Προ-διάτρηση και προ-κοπή, χρησιμοποιήστε το ίδιο υδραυλικό σύστημα
Υδραυλικός κινητήρας: 7,5KW , Εύρος υδραυλικής πίεσης: 0-16 Mpa
Υλικό εργαλείου διάτρησης και κοπής: Cr12MoV ( =D2 Χάλυβας , Θερμική επεξεργασία σε βαθμό HRC58-62

Με ένα εκατομμύριο φορές κόβοντας τη ζωή
3-κύλινδροι Σύστημα διάτρησης οπών για διάτρηση τόσο σε ιστό όσο και σε φλάντζα

Τρύπα με σχισμές: 14 χιλιοστά x26mm/16mmx26mm Στρογγυλή τρύπα: 14/16 χιλιοστά

4 ) Κύριο μηχάνημα

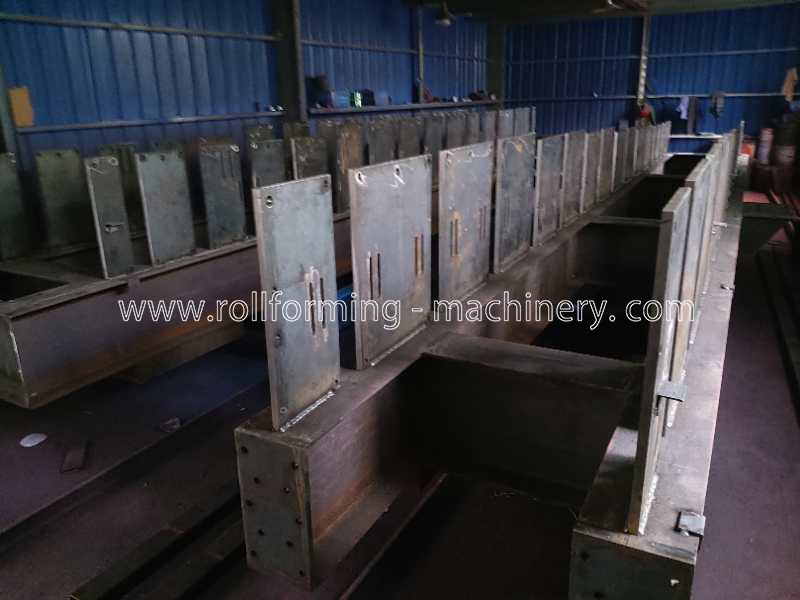

Πλαίσιο αμαξώματος κατασκευασμένο από H450 Τύπος χάλυβα με συγκόλληση

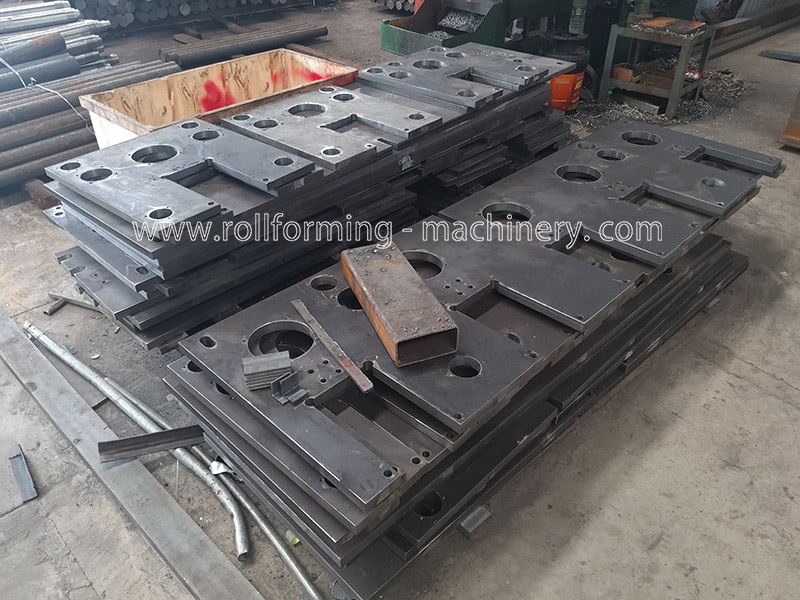

Πάχος πλευρικού τοιχώματος: Q235 t30mm

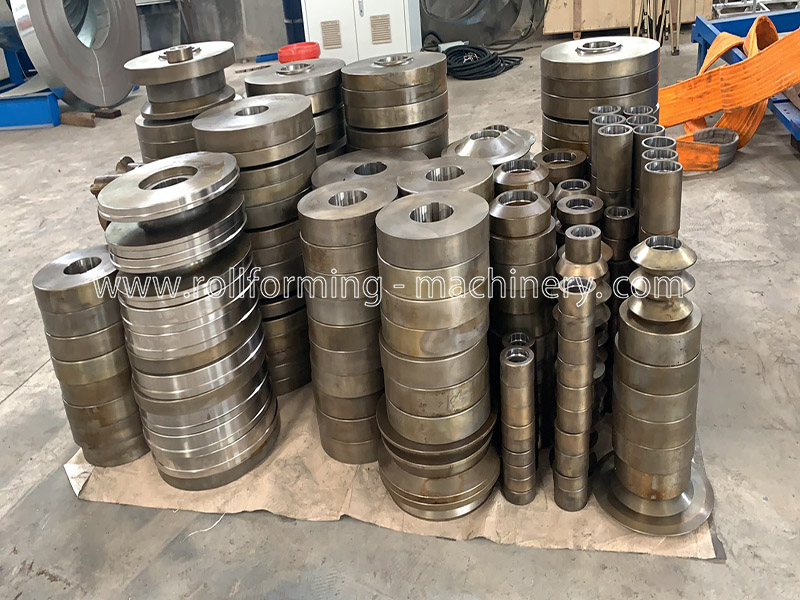

Κύλινδροι κατασκευασμένοι από Χάλυβας Cr12, θερμική επεξεργασία, HRC58-62

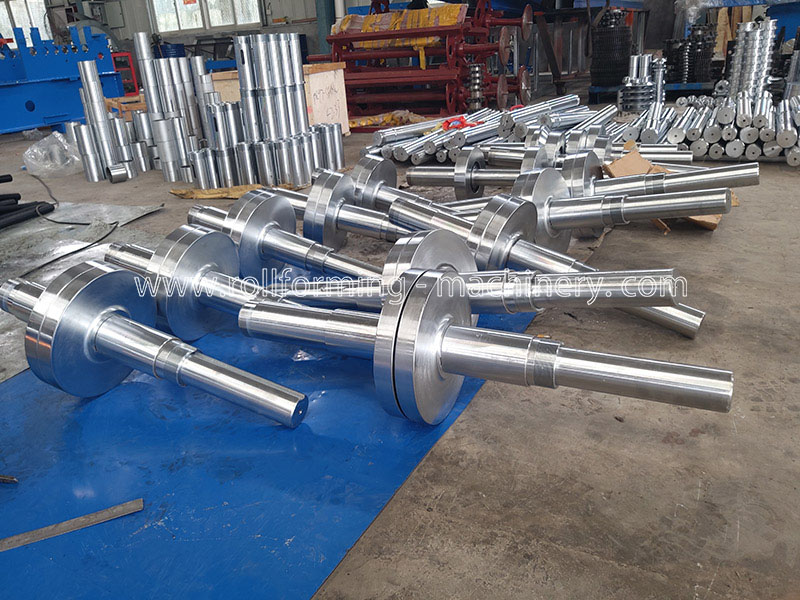

Διάμετρος αξόνων= φ80/95 ,Ακριβής κατεργασία

Οδήγηση με γρανάζια/γρανάζι, Σχετικά με 20 βημάτων Για να σχηματιστεί

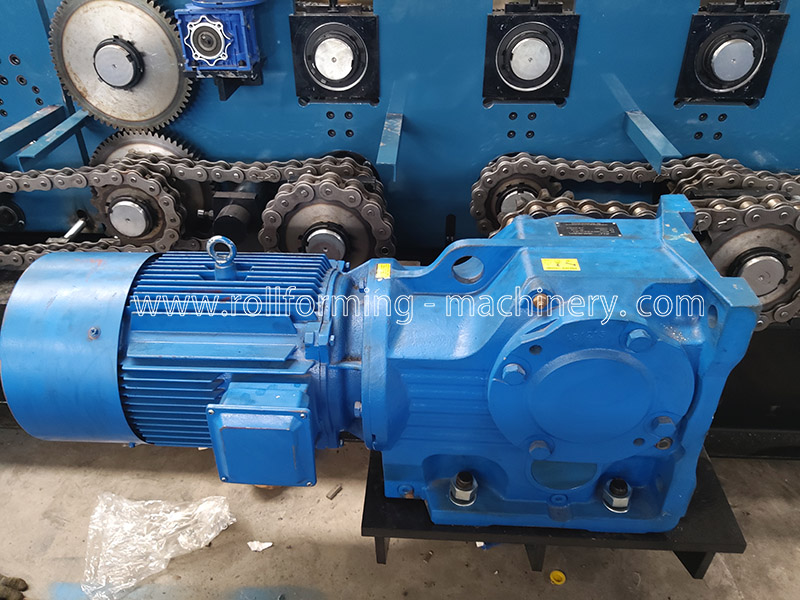

Κύριος κινητήρας (μάρκα Polaroid) = 22KW ,Έλεγχος ταχύτητας συχνότητας

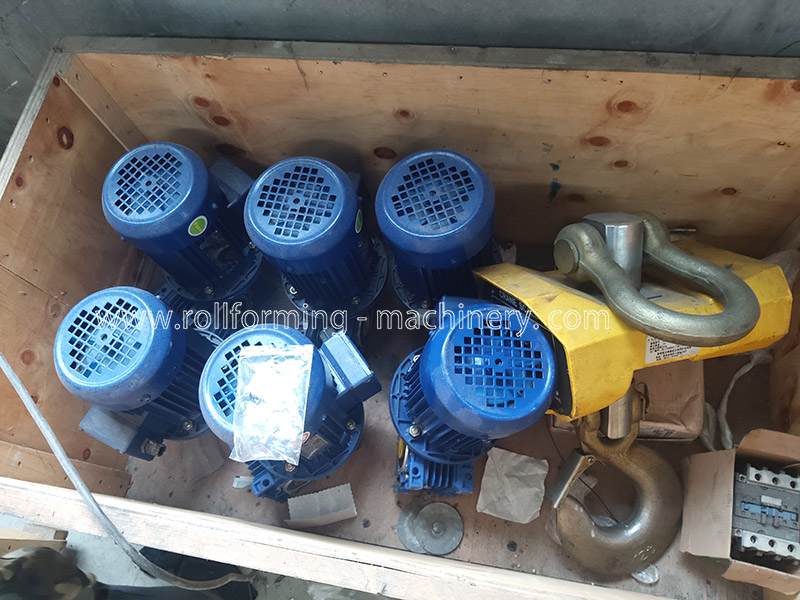

Χρήση Έξι ηλεκτροκινητήρες Για ΑΥΤΟΜΑΤΗ Αλλαγή του μεγέθους, Ισχύς κινητήρα: 0,55KW

5) Συσκευή κοπής μετά την υδραυλική τοποθέτηση

Δημοσίευση για κοπή, διακοπή για κοπή, τρία κομμάτια τύπου κοπτικής λεπίδας
Υδραυλικός κινητήρας: 7,5KW, Πίεση κοπής: 0-16Mpa
Υλικό εργαλείου κοπής: Cr12MoV (= SKD11 Με τουλάχιστον Ο νέο Εκατομμύρια φορές Από τη ζωή κοπής), θερμική επεξεργασία σε βαθμό HRC58-62

6) Σύστημα ελέγχου PLC

Ελέγξτε αυτόματα την ποσότητα και το μήκος κοπής
Εισαγωγή των δεδομένων παραγωγής (παρτίδα παραγωγής, τεμ., μήκος, κ.λπ.)

Στην οθόνη αφής, Μπορεί να ολοκληρώσει την παραγωγή αυτόματα.
Συνδυασμένο με: PLC, μετατροπέα, οθόνη αφής, κωδικοποιητή, κ.λπ.

7) Ράφι εξόδου: Ενας μονάδα

Χωρίς τροφοδοσία, W με κυλίνδρους για εύκολη κίνηση.

8) Έκθεση προϊόντων

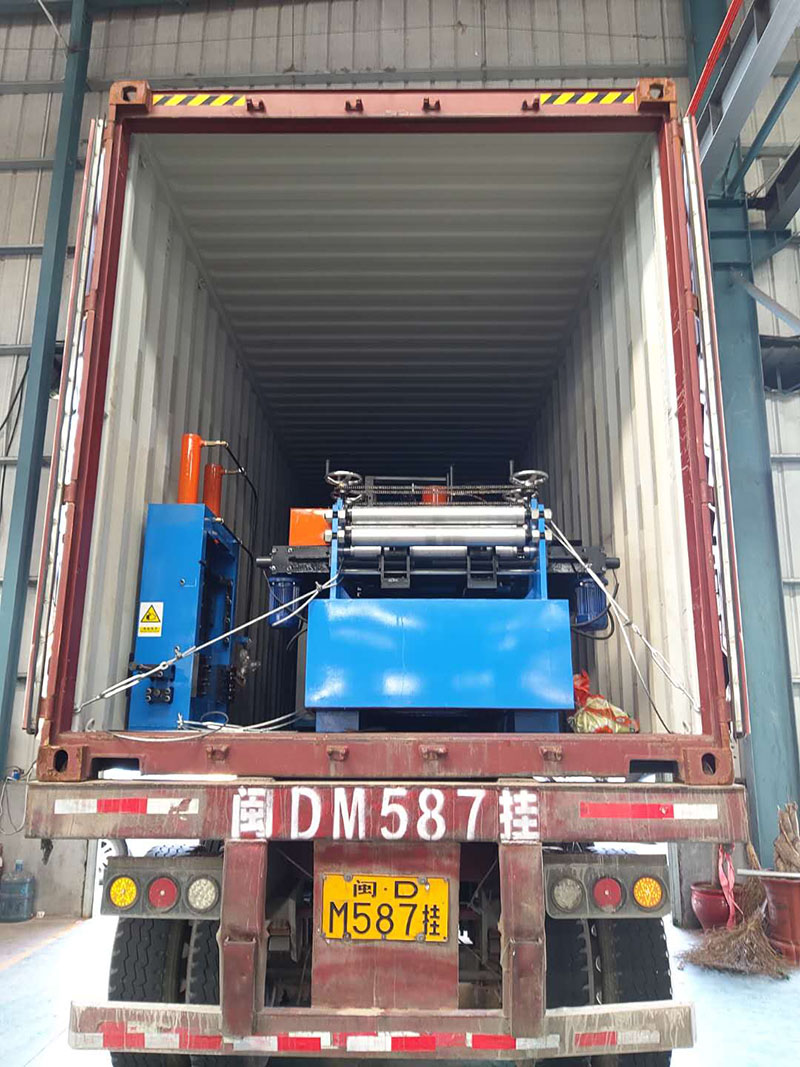

Στυλ συσκευασίας

Μέθοδος συσκευασίας : Το κύριο σώμα της μηχανής είναι γυμνό και καλυμμένο με πλαστική μεμβράνη (για προστασία από σκόνη και διάβρωση) , φορτωμένο σε δοχείο και σταθερά στερεωμένο σε κατάλληλο δοχείο με χαλύβδινο σχοινί και κλειδαριά , κατάλληλο για μεταφορά μεγάλων αποστάσεων.

Εξυπηρέτηση μετά την πώληση

1. Η εγγύηση ισχύει 24 μήνες αφότου ο πελάτης λάβει τη μηχανή. Εντός 24 μηνών, θα αποστείλουμε τα ανταλλακτικά στον πελάτη δωρεάν με courier.
2. Προσφέρουμε τεχνική υποστήριξη για όλη τη διάρκεια ζωής των μηχανημάτων μας.
3. Μπορούμε να στείλουμε τους τεχνικούς μας για να εγκαταστήσουμε και να εκπαιδεύσουμε τους εργαζομένους στα εργοστάσια των πελατών με επιπλέον κόστος.

Όροι Εμπορίου

1. Ελάχιστη ποσότητα παραγγελίας (MOQ): 1 σετ.
2. Χρόνος παράδοσης: περίπου 60 εργάσιμες ημέρες.
3. Λιμάνι φόρτωσης: λιμάνι Ξιαμέν.
4. Τύπος πληρωμής: με T/T ή με L/C.
5. Εξαγωγή: σε περισσότερες από 50 χώρες και περιοχές, συμπεριλαμβανομένης της Ταϊβάν, του Ηνωμένου Βασιλείου, της Γαλλίας, της Σιγκαπούρης,
Ελλάδα, Αυστραλία, ΗΠΑ, Μεξικό, Ινδία, Βραζιλία, Χιλή, Βολιβία, Τρινιντάντ, Ισραήλ, Σαουδική Αραβία, κ.λπ.
