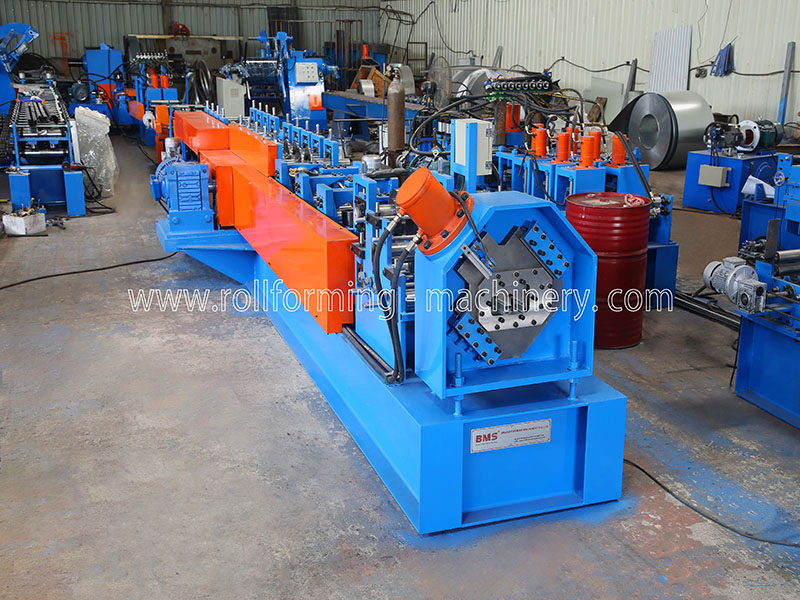

Πλήρως αυτόματη μηχανή σχηματισμού ρολού τεγίδας C

Προφίλ

Χείλος (Ε): 10~25mm
Ύψος (Υ): Γ: 25~80±0.5mm
Ιστός (Π): C50~200±0.5mm

Υλικό

Πάχος υλικού (τ): 2.0 -4,0 χιλιοστά
Εφαρμόσιμο υλικό: Γαλβανισμένος χάλυβας (GI), Χάλυβας ψυχρής έλασης (CRC) )

Με Όριο Διαρροής: Q 235 -550Mpa

Ροή εργασίας

Decoiler→ Συσκευή τροφοδοσίας και ισοπέδωσης→ Υδραυλική Γροθιά & Προ-κοπή Συσκευή→Σύστημα διαμόρφωσης κυλίνδρων→Υδραυλική κοπή θέσεων→Εξοδος ράφι

Εξαρτήματα Μηχανής

1) 5 τόνοι Υδραυλικό Decoiler: ένα σετ

Συρρίκνωση και διακοπή εσωτερικής οπής πηνίου χάλυβα υδραυλικού ελέγχου
Μέγιστο πλάτος τροφοδοσίας: 600 χιλιοστά
Εύρος αναγνώρισης πηνίου: 508±30mm ,Εξωτερική διάμετρος: 1600 χιλιοστά
Μέγιστη χωρητικότητα: 5 τόνοι ,Μοτέρ: 3KW ,Έλεγχος ταχύτητας συχνότητας
Κινητήρας αντλίας λαδιού :2.2KW, με βραχίονα πίεσης
Προσθέστε αυτόματη τροφοδοσία ρεύματος και συσκευή αυτόματης διακοπής

2) Συσκευή τροφοδοσίας και ισοπέδωσης

Επάνω Τρία Κάτω Τέσσερα Εντελώς μικρό ακόμη και Συσκευή ισοπέδωσης άξονων
Με οδηγό υλικού σίτισης, πλαίσιο σώματος κατασκευασμένο από H450 Τύπος Χάλυβας
Πάχος πλευρικού τοιχώματος: Q235 t30mm
Άξονες κατασκευασμένοι από Χάλυβας GCr15 (=χάλυβας EN31)

Κατεργασία με θερμοκρασία, HRC 58-62. Διάμετρος= φ105mm

Χρήση Δύο ηλεκτροκινητήρες Τ ο ΑΥΤΟΜΑΤΗ Ρύθμιση του Πλάτους Σίτισης Υλικού ω

Χρήση Οκτώ κύλινδροι αέρα ΑΥΤΟΜΑΤΗ Αλλαγή της απόστασης των αξόνων πάνω και κάτω

3) Υδραυλική συσκευή προ-κοπής και διάτρησης

Προ-διάτρηση και προ-κοπή, χρησιμοποιήστε το ίδιο υδραυλικό σύστημα
Υδραυλικός κινητήρας: 22KW ,Εύρος υδραυλικής πίεσης: 0-16 Mpa
Υλικό εργαλείου διάτρησης και κοπής: Χάλυβας καλουπιών Cr12MoV ( =χάλυβας SKD11

Με ένα εκατομμύριο φορές κοπής ζωής), θερμική επεξεργασία σε βαθμό HRC58-62
4-κύλινδροι Σύστημα διάτρησης οπών για διάτρηση τόσο σε ιστό όσο και σε φλάντζα

4) Ε Συσκευή mbossing

Χρήση Δύο ηλεκτροκινητήρες T ο ΑΥΤΟΜΑΤΗ Ρύθμιση του Πλάτους Σίτισης Υλικού ω

5) Κύρια μηχανή

Πλαίσιο αμαξώματος κατασκευασμένο από H450 Τύπος χάλυβα με συγκόλληση
Πάχος πλευρικού τοιχώματος: Q235 t30mm
Κύλινδροι κατασκευασμένοι από Χάλυβας Cr12 ,Θερμική επεξεργασία, HRC58-62
Διάμετρος αξόνων= φ95 ,Ακριβής κατεργασία
Οδήγηση με γρανάζια/γρανάζι, Σχετικά με 22 βημάτων Για να σχηματιστεί
Κύριος κινητήρας (μάρκα Polaroid) = 30KW , Έλεγχος ταχύτητας συχνότητας

Χρήση Δύο ηλεκτροκινητήρες Για ΑΥΤΟΜΑΤΗ Ρύθμιση του Πλάτους Τροφοδοσίας Υλικού

Χρήση Δύο ηλεκτροκινητήρες Για ΑΥΤΟΜΑΤΗ Αλλαγή Μεγέθους

Δομή Αψίδας

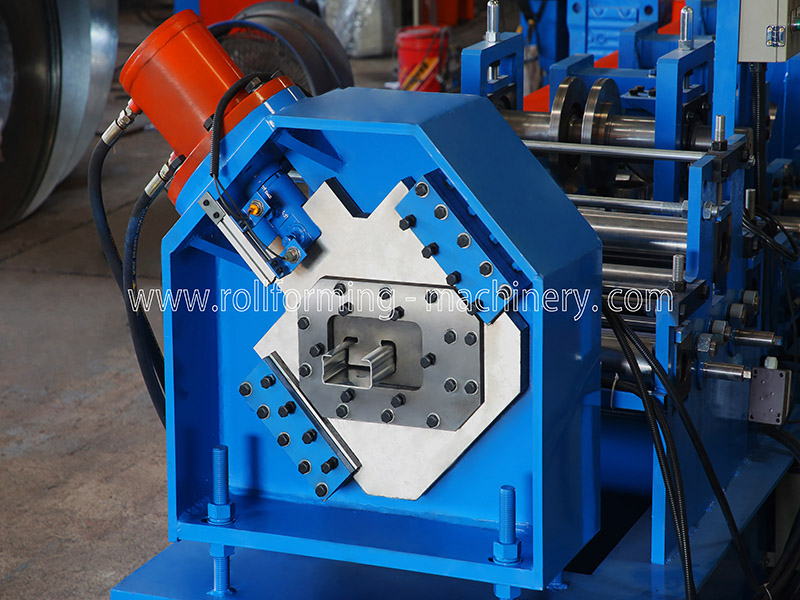

5) Συσκευή κοπής μετά την υδραυλική τοποθέτηση

Δημοσίευση για κοπή, διακοπή για κοπή, δύο τεμάχια τύπου κοπτικής λεπίδας
Υδραυλικός κινητήρας: 22KW, Πίεση κοπής: 0-16Mpa

Υλικό εργαλείου κοπής: Cr12MoV (= Χάλυβας SKD11)

Με τουλάχιστον Ο ένα εκατομμύριο φορές Της τέμνουσας ζωής), θερμική επεξεργασία HRC58-62

6) Σύστημα ελέγχου PLC

Ελέγξτε αυτόματα την ποσότητα και το μήκος κοπής
Εισαγωγή των δεδομένων παραγωγής (παρτίδα παραγωγής, τεμ., μήκος, κ.λπ.)

Στην οθόνη αφής, Μπορεί να ολοκληρώσει την παραγωγή αυτόματα.
Συνδυασμένο με: PLC, μετατροπέα, οθόνη αφής, κωδικοποιητή, κ.λπ.

7) Ράφι εξόδου: Ενας μονάδα

Χωρίς τροφοδοσία, W με κυλίνδρους για εύκολη κίνηση.

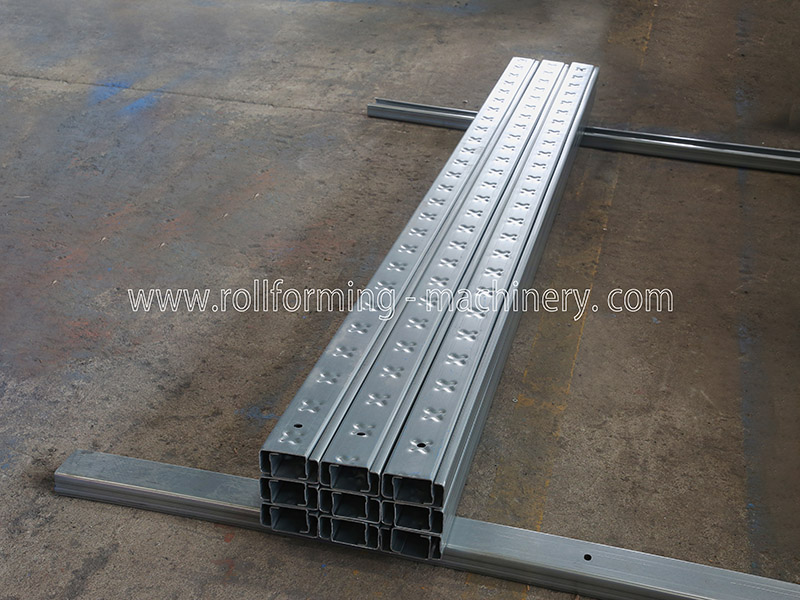

8) Έκθεση προϊόντων

Στυλ συσκευασίας

Μέθοδος συσκευασίας : Το κύριο σώμα της μηχανής είναι γυμνό και καλυμμένο με πλαστική μεμβράνη (για προστασία από σκόνη και διάβρωση) , φορτωμένο σε δοχείο και σταθερά στερεωμένο σε κατάλληλο δοχείο με χαλύβδινο σχοινί και κλειδαριά , κατάλληλο για μεταφορά μεγάλων αποστάσεων.

Εξυπηρέτηση μετά την πώληση

1. Η εγγύηση ισχύει 24 μήνες αφότου ο πελάτης λάβει τη μηχανή. Εντός 24 μηνών, θα αποστείλουμε τα ανταλλακτικά στον πελάτη δωρεάν με courier.
2. Προσφέρουμε τεχνική υποστήριξη για όλη τη διάρκεια ζωής των μηχανημάτων μας.
3. Μπορούμε να στείλουμε τους τεχνικούς μας για να εγκαταστήσουμε και να εκπαιδεύσουμε τους εργαζομένους στα εργοστάσια των πελατών με επιπλέον κόστος.

Όροι Εμπορίου

1. Ελάχιστη ποσότητα παραγγελίας (MOQ): 1 σετ.
2. Χρόνος παράδοσης: περίπου 60 εργάσιμες ημέρες.
3. Λιμάνι φόρτωσης: λιμάνι Ξιαμέν.
4. Τύπος πληρωμής: με T/T ή με L/C.
5. Εξαγωγή: σε περισσότερες από 50 χώρες και περιοχές, συμπεριλαμβανομένης της Ταϊβάν, του Ηνωμένου Βασιλείου, της Γαλλίας, της Σιγκαπούρης,
Ελλάδα, Αυστραλία, ΗΠΑ, Μεξικό, Βραζιλία, Χιλή, Βολιβία, Τρινιντάντ, Ισραήλ, Σαουδική Αραβία, κ.λπ.
